電子導線系列

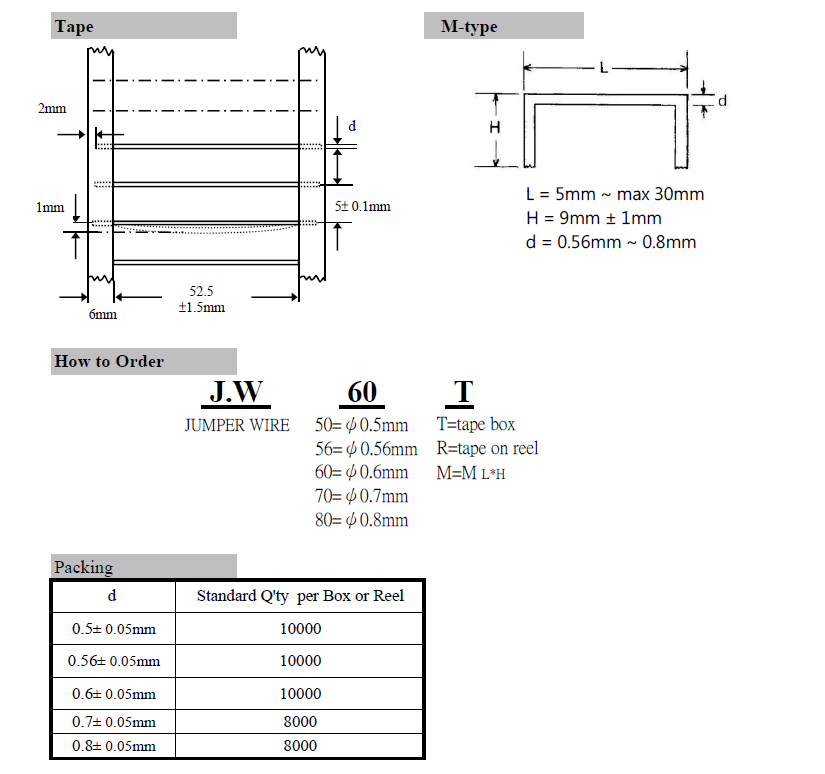

Jumper Wire Specification
Jumper Wire Specification

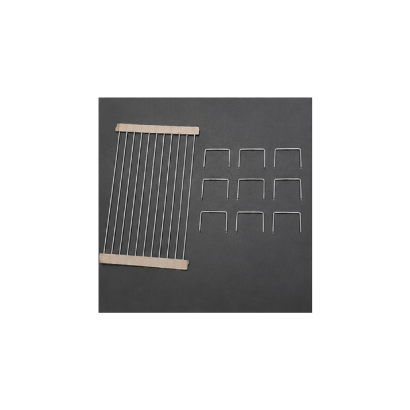

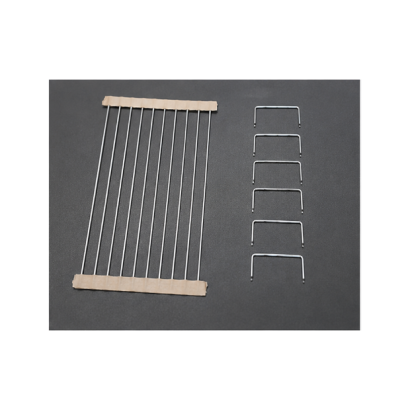

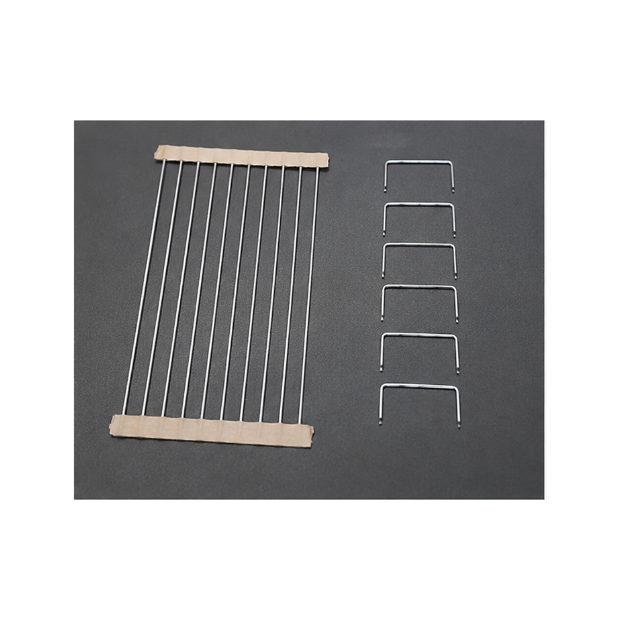

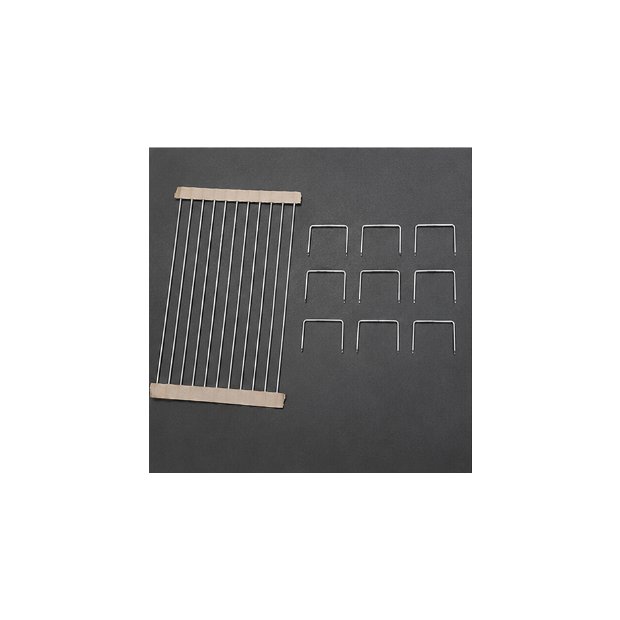

鍍錫銅跳線 / 零歐姆導線
採用高品質退火軟銅線（Tin plated soft Copper Wire）表面精密鍍錫處理，具備高達 96% 以上的高導電率與極低導體電阻（0.54mΩ/cm）。提供 0.50mm 至 0.80mm 多種標準線徑選擇，導載電流可達 6A 至 10A（at 70°C），為 PCB 電路板跨接與迴路短接提供優異的焊接性與高穩定性。
FEATURES
- High conductivity soft copper wire (Min. 96%)
- Super low conductor resistance: 0.54mΩ/cm
- Excellent solderability with pure tin plating
- Current rating: 6 Amps to 10 Amps at 70°C
- Multiple wire gauge sizes: 0.50mm to 0.80mm
MATERIAL
- Material: Tin plated soft Copper Wire
- Conductor Resistance: 0.54mΩ/cm
- Conductivity: Min. 96%
- Current Rating (70°C): 0.50mm (6A) / 0.56mm (7A) / 0.60mm (7.5A) / 0.70mm (8.5A) / 0.80mm (10A)
研發與採購常見技術問答 (FAQ)
Q: Jumper Wire 鍍錫銅跳線的主要材質與導電性能為何？
A: 本產品採用鍍錫軟銅線（Tin plated soft Copper Wire）規格，導電率高達 96% Min.，且導體電阻低至 0.54mΩ/cm，能有效確保線路訊號傳輸順暢，降低 PCB 電路板橋接處的功耗。
Q: 此系列跳線提供哪些線徑規格與額定載流量（Current Rating）？
A: 我們提供多種標準線徑規格：0.50mm (6A)、0.56mm (7A)、0.60mm (7.5A)、0.70mm (8.5A) 及 0.80mm (10A)（於 70°C 環境下測試），可滿足多樣化的載流量要求與板面佈局需求。
Q: 鍍錫跳線在自動化插件（AI 插件）與吃錫焊接上的優勢？
A: 軟銅材質配合表面均勻鍍錫，使導線具備良好的延展性與極佳的吃錫焊接能力（Solderability），非常適合自動成型插件與 DIP/SMT 快速生產線使用。
