插件式電阻器系列

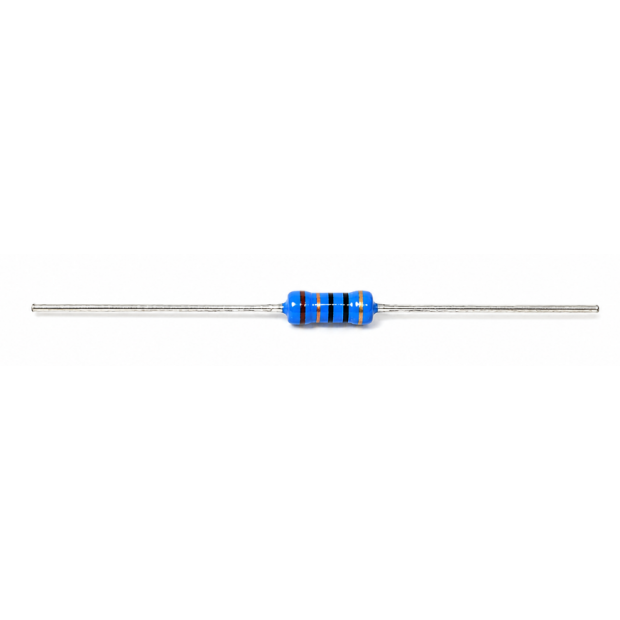

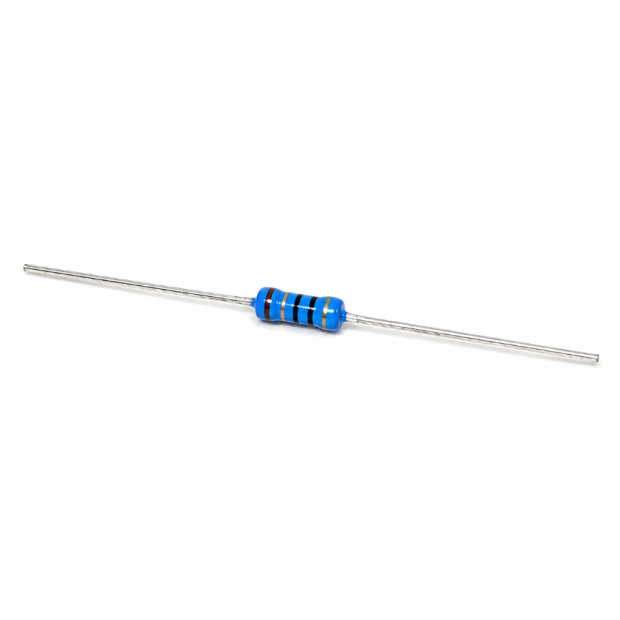

Metal Film Resistors

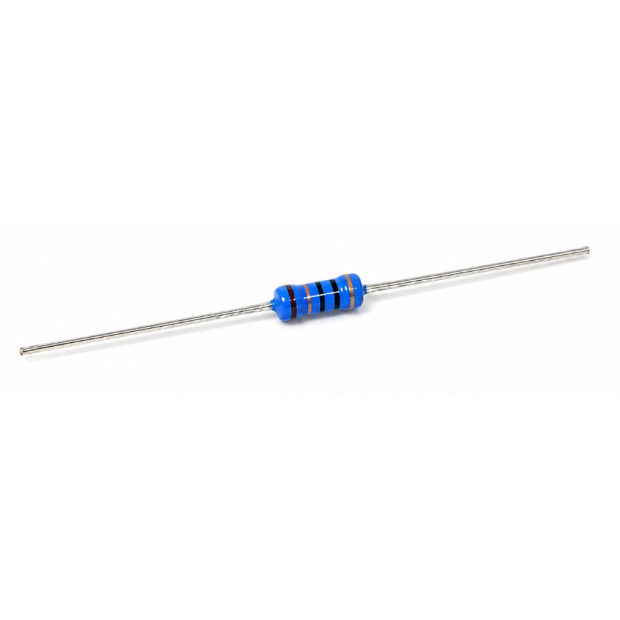

Metal Film Resistors
MF/FMF & MF-S/FMF-S Series
採用高純度陶瓷與真空沉積鎳鉻合金 (Ni-Cr Alloy) 工藝製成，具備優異的電氣性能與極低的溫度係數 (T.C.R)。提供標準尺寸與微型尺寸 (Mini size)，支援廣泛的高精度工業與電子電路應用。
FEATURES

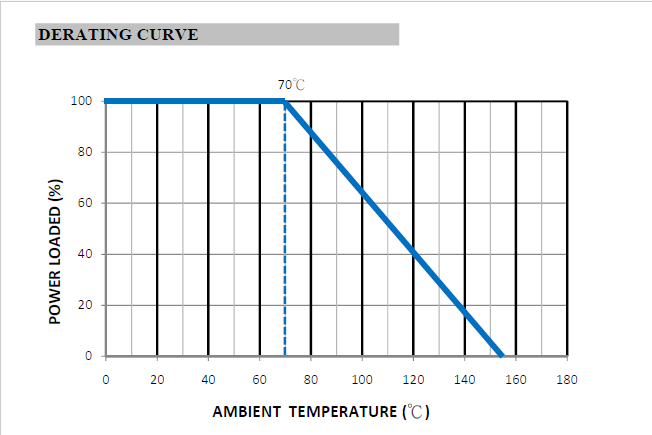

- Power Rating: 1/8W to 2W at 70°C
- Superior electrical performance
- Standard T.C.R: ±100PPM (15/25/50 ppm is available), FMF 5W is 100ppm
- Standard Tolerance: ±1% (available 0.1% - 5%)
- Standard Value: 10R-1Meg in E24/E96 series
- Body Color: blue
- Flameproof coating available (As FMF type)
- Mini size available (As MF-S type)
- Operating Temperature: -55ºC ~ +155ºC
MATERIAL
- Element: Vacuum-deposited Ni-Cr Alloy
- Core: High purity ceramic Al2O3
- Termination: Standard solder-plated cooper lead
- Coating: Epoxy (FMF is silicone)
研發與採購常見技術問答 (FAQ)
Q: MF 與 MF-S 系列在規格上有何不同？防火塗層該選哪一款？
A: MF 為標準尺寸的金屬皮膜電阻器，MF-S 則是專為高密度佈局設計的微型尺寸 (Mini size)。若您的應用具備較高安規要求，建議選擇 FMF 型號，其外部採用矽膠 (silicone) 作為防火塗層 (Flameproof coating)，以確保高溫環境下的安全性。
Q: 產品的溫度係數 (T.C.R) 與容差精度選項為何？
A: 本系列標準 T.C.R 為 ±100PPM，若有更高精度的訊號處理需求，亦可提供 15、25 或 50 PPM 的選擇 （FMF 5W 固定為 100ppm）。標準容差為 ±1%，並可依客戶需求提供 0.1% 至 5% 的客製範圍。
Q: 金屬皮膜電阻器適用的功率與阻值範圍？
A: 本系列支援 1/8W 至 2W （於 70°C 環境下）的額定功率。標準阻值涵蓋 10R 至 1Meg，完全符合 E24 與 E96 系列規範，能滿足多數精密電子電路的設計需求。
